Захист техніки від стрибків напруги: порівнюємо реле, стабілізатори та ДБЖ

Мабуть, кожному знайома ситуація: раптом блимнуло світло, комп’ютер перезавантажився, а холодильник видав дивний звук. Це перші дзвіночки, які свідчать про нестабільність електромережі. В умовах українських реалій, де мережі часто перевантажені, а аварійні відключення не є рідкістю, проблема захисту побутової техніки стає надзвичайно актуальною. Адже один потужний стрибок напруги може назавжди вивести з ладу дорогий телевізор, пральну машину чи котел.

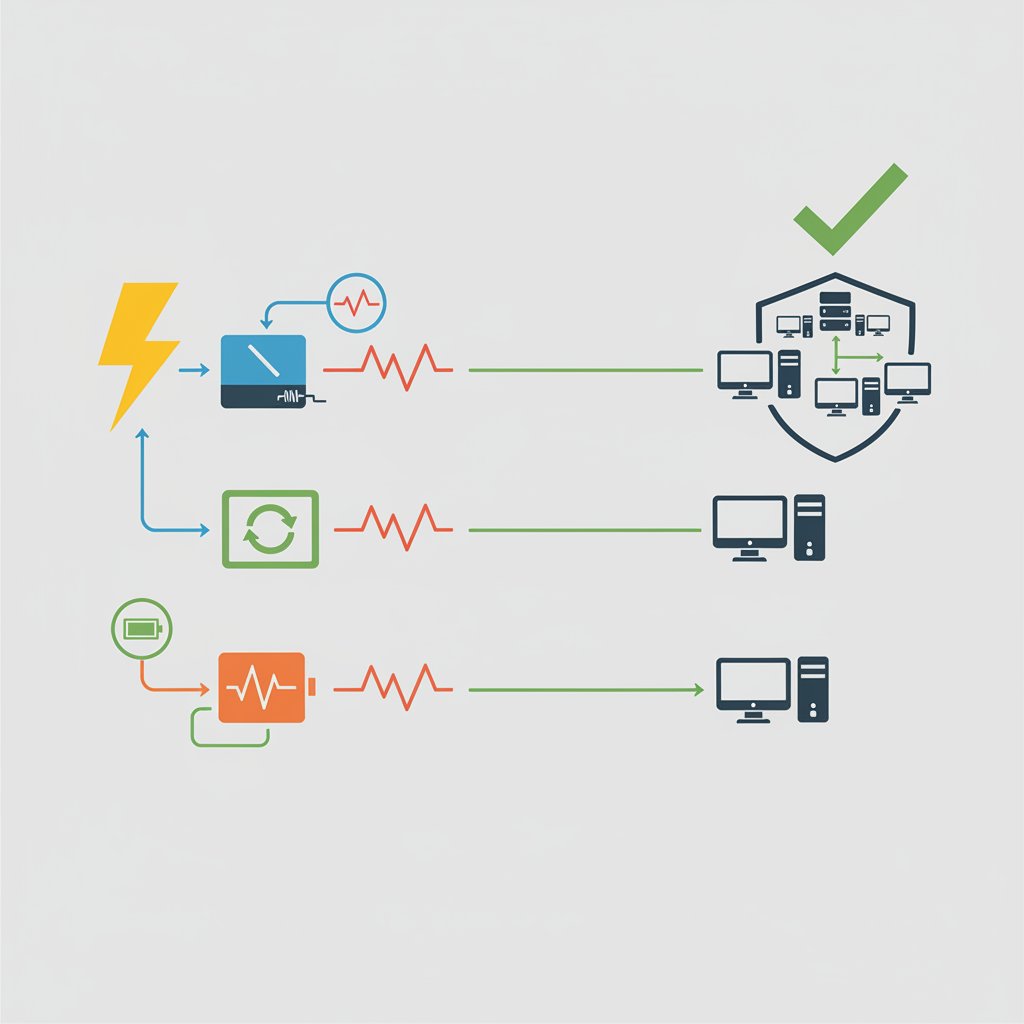

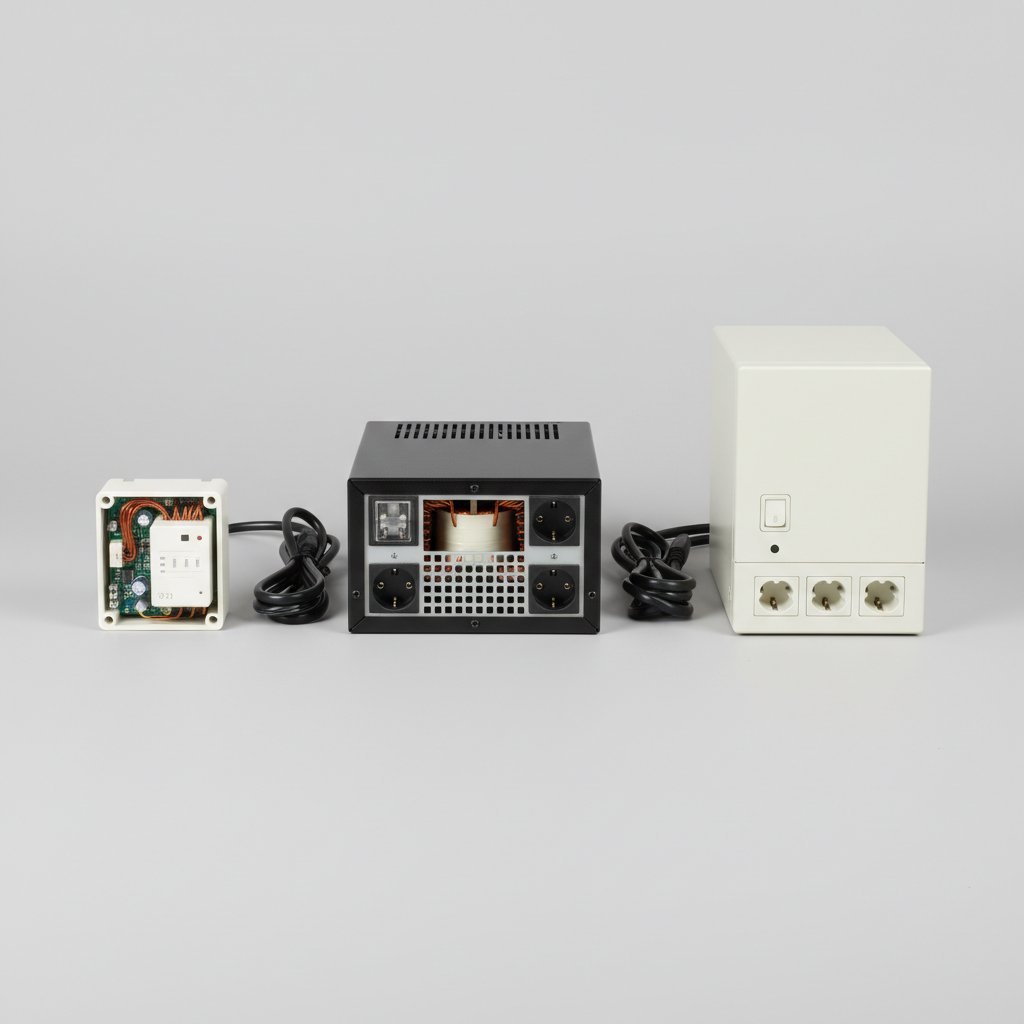

На щастя, інженерна думка не стоїть на місці. Існує щонайменше три типи пристроїв, покликаних стати на варті вашої техніки: реле контролю напруги, стабілізатори та джерела безперебійного живлення (ДБЖ). Кожен з них має свою унікальну функцію, переваги та недоліки. Давайте разом розберемося, що це за пристрої, як вони працюють і який з них найкраще підійде саме для ваших потреб. Ця стаття — ваш простий путівник у світі захисту електроприладів.

Чому стрибки напруги такі небезпечні для техніки?

Стандартна напруга в наших розетках має становити 220-230 Вольт. Однак насправді вона рідко буває ідеальною. Коливання, які ми називаємо «стрибками», — це будь-яке відхилення від норми. Вони бувають різними, і кожен тип несе свою загрозу.

Уявіть, що ваша техніка розрахована на споживання води під певним тиском. Якщо тиск раптово і значно зростає, труби може прорвати. Так само і з електрикою. Підвищена напруга (перенапруга), наприклад, 250-280 В і вище, буквально «підсмажує» чутливу електроніку: плати керування, блоки живлення, процесори. Це найпоширеніша причина поломки сучасних телевізорів, комп’ютерів та інверторних холодильників.

З іншого боку, є знижена напруга (просадка), коли в мережі стабільно 170-190 В. Для техніки з електродвигунами (холодильники, пральні машини, насоси) це не менш небезпечно. Щоб виконати свою роботу за низької напруги, двигун починає споживати більший струм, перегрівається і швидше зношується. Це як змушувати людину бігти марафон, але при цьому перекривати їй доступ до кисню.

Найбільш вразливими до нестабільної напруги є:

• Комп’ютери та ноутбуки;
• Телевізори та аудіосистеми;
• Холодильники та морозильні камери;
• Газові та електричні котли опалення;
• Пральні та посудомийні машини;
• Кондиціонери.

Будь-який з цих приладів коштує значно дорожче, ніж найпростіший пристрій захисту. Тому інвестиція в безпеку — це, перш за все, інвестиція в ваш спокій і збереження бюджету.

Реле контролю напруги: простий і доступний захист

Реле напруги — це, по суті, розумний вимикач або «охоронець» вашої електромережі. Його головне і єдине завдання — безперервно стежити за рівнем напруги. У налаштуваннях пристрою ви задаєте безпечні межі, наприклад, від 180 В до 250 В. Поки напруга знаходиться в цьому «зеленому коридорі», реле пропускає струм до ваших приладів.

Як працює реле напруги?

Щойно напруга виходить за встановлені межі (стає занадто високою або занадто низькою), реле миттєво розмикає електричне коло. Простіше кажучи, воно повністю відключає живлення у вашому домі чи на конкретній розетці. Техніка знеструмлена і знаходиться в цілковитій безпеці. Коли напруга в мережі повертається до норми, реле не вмикає живлення одразу. Воно витримує паузу (затримку ввімкнення), яку ви також можете налаштувати — зазвичай від кількох секунд до кількох хвилин. Ця затримка особливо важлива для приладів з компресорами, як-от холодильники, щоб уникнути їх пошкодження від частих запусків.

Плюси та мінуси реле напруги

Як і будь-який пристрій, реле має свої сильні та слабкі сторони.

Переваги:

• Доступна ціна. Це найбюджетніше рішення для комплексного захисту.
• Компактність. Моделі, що встановлюються в електрощиток на DIN-рейку, не займають місця в кімнатах.
• Простота використання. Налаштовується один раз і працює в автоматичному режимі.
• Надійний захист від критичних стрибків і просадок.

Недоліки:

• Не стабілізує напругу. Реле не вирівнює коливання, а лише відключає живлення.
• Техніка не працює під час відключення. Якщо у вас постійні, але невеликі коливання, світло може блимати досить часто.
• Не захищає від повного зникнення електрики.

Кому підійде реле напруги?

Реле — ідеальний базовий захист для всієї квартири чи будинку. Модель, встановлена в щитку відразу після лічильника, захистить абсолютно всі прилади в оселі. Це чудовий вибір, якщо у вашій мережі переважно трапляються рідкісні, але сильні стрибки напруги. Також існують моделі у вигляді перехідника в розетку. Вони зручні для захисту одного конкретного приладу, наприклад, холодильника на дачі.

Стабілізатор напруги: коли потрібна стабільність

Якщо реле — це охоронець, що закриває ворота перед небезпекою, то стабілізатор — це перекладач. Він не відключає техніку, а «перекладає» погану, нестабільну напругу на якісну та правильну. Його головна місія — утримувати на виході стабільні 220 В (з невеликою похибкою), незалежно від того, що відбувається на вході.

Принцип роботи стабілізатора

Стабілізатор постійно аналізує вхідну напругу. Якщо вона занизька, він її підвищує. Якщо зависока — знижує. Це відбувається завдяки внутрішньому автотрансформатору. Процес коригування може бути ступінчастим (у релейних моделях, що супроводжується клацанням) або плавним (у сервопривідних та електронних моделях). В результаті ваша техніка завжди отримує «здорову» напругу, що значно подовжує термін її служби.

Переваги та недоліки стабілізаторів

Це більш просунутий пристрій, ніж реле, зі своїм набором особливостей.

Переваги:

• Постійно вирівнює напругу, а не просто відключає живлення.
• Техніка продовжує стабільно працювати навіть при значних коливаннях у мережі.
• Захищає як від підвищеної, так і від зниженої напруги.
• Суттєво подовжує життя чутливих електроприладів.

Недоліки:

• Вища ціна порівняно з реле напруги.
• Більші габарити та вага.
• Не рятує при повному зникненні електрики (блекауті).
• Деякі бюджетні моделі можуть бути гучними.

Для кого стабілізатор — найкращий вибір?

Стабілізатор незамінний, якщо ви живете в районі, де напруга стабільно низька (наприклад, 180 В вечорами) або постійно «плаває». Це маст-хев для дорогої та вимогливої до якості живлення техніки. В першу чергу це:

1. Газові котли з електронним керуванням.2. Комп’ютери та сервери, де важлива стабільна робота.3. Дорогі аудіо- та відеосистеми, якість роботи яких залежить від чистоти живлення.4. Медичне обладнання.

Встановивши стабілізатор на такий прилад, ви забезпечите йому ідеальні умови для роботи та вбережете від передчасного зносу.

Джерело безперебійного живлення (ДБЖ): захист і автономність

Джерело безперебійного живлення, або ДБЖ (в англійській абревіатурі UPS), — це найвищий рівень захисту. Цей пристрій поєднує в собі функції стабілізатора і додає до них найголовнішу перевагу — вбудований акумулятор. ДБЖ не тільки вирівнює напругу, але й дозволяє техніці працювати деякий час після повного зникнення світла.

Що таке ДБЖ і як він працює?

У звичайному режимі більшість сучасних ДБЖ (лінійно-інтерактивного та онлайн-типів) працюють як стабілізатори, корегуючи напругу. Але їхня магія проявляється в момент, коли електрика зникає. ДБЖ миттєво, за долі секунди, перемикає живлення підключених приладів на свою внутрішню батарею. Ви навіть не помітите цього переходу. Це дає вам дорогоцінний час: зберегти важливі документи на комп’ютері та коректно його вимкнути, або ж забезпечити роботу циркуляційного насоса котла, поки не з’явиться світло чи не запуститься генератор.

Ключові переваги та мінуси ДБЖ

Це найфункціональніший, але й найвимогливіший пристрій.

Переваги:

• Максимальний захист: від стрибків, просадок, перешкод і повного зникнення напруги.
• Забезпечує автономну роботу техніки (від кількох хвилин до кількох годин, залежно від моделі).
• Дає час для коректного завершення роботи та збереження даних.
• Миттєве перемикання на батарею без переривання роботи приладів.

Недоліки:

• Найвища вартість серед трьох типів пристроїв.
• Обмежений час автономної роботи, який залежить від ємності акумулятора та потужності навантаження.
• Необхідність періодичної заміни акумуляторів (раз на 3-5 років).
• Зазвичай громіздкі та важкі.

Коли без ДБЖ не обійтись?

ДБЖ є критично важливим для техніки, раптове відключення якої може призвести до втрати даних, грошей або навіть до аварійної ситуації. Це, в першу чергу:

• Персональні комп’ютери, особливо якщо ви працюєте з дому.
• Серверне обладнання.
• Системи відеоспостереження та сигналізації.
• Циркуляційні насоси в системах опалення твердопаливних котлів, щоб уникнути закипання.
• Іноді — для газових котлів, щоб система опалення продовжувала працювати під час короткочасних відключень.

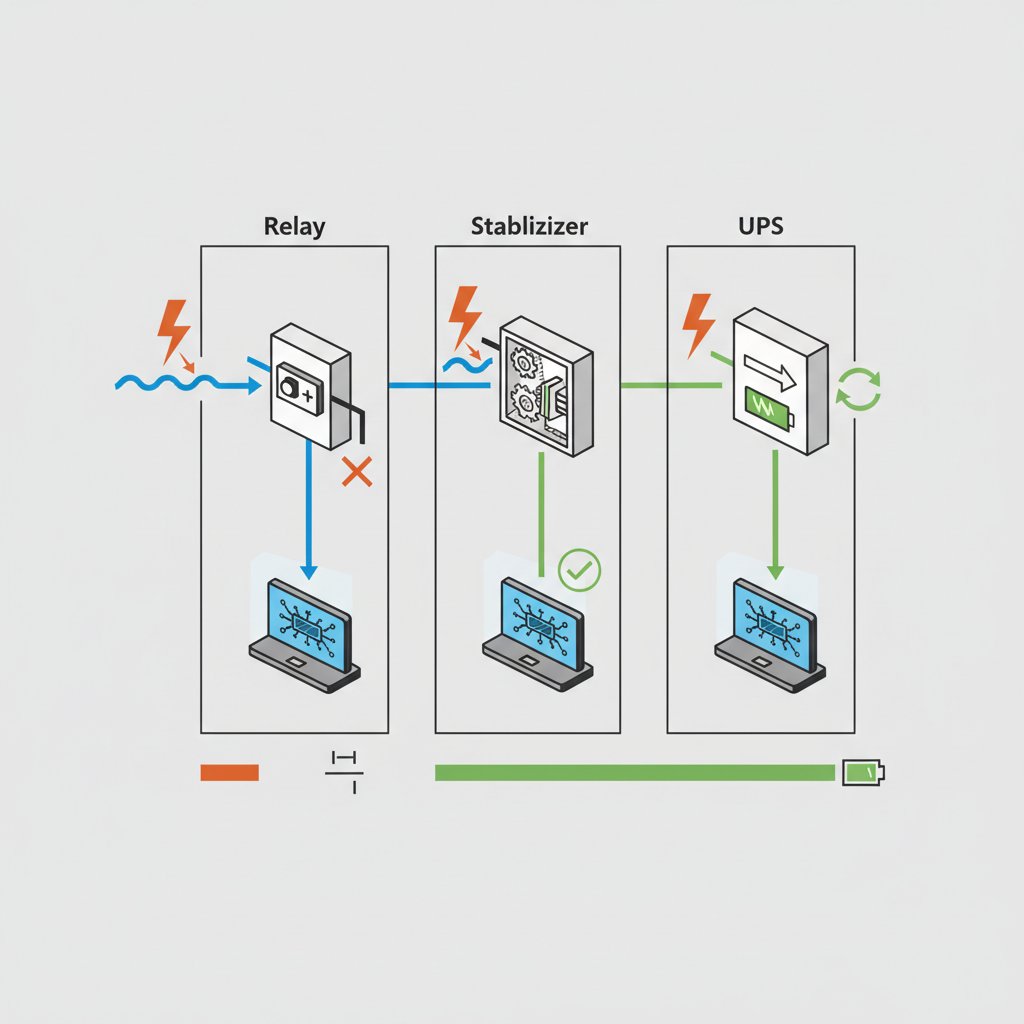

Порівняльна таблиця: реле, стабілізатор та ДБЖ

Щоб узагальнити всю інформацію, давайте подивимось на порівняльну таблицю характеристик цих трьох пристроїв.

Як правильно вибрати пристрій для своїх потреб?

Вибір ідеального захисту для вашої оселі — це не так складно, як здається. Потрібно лише послідовно відповісти на кілька запитань.

1. Оцініть якість вашої електромережі. Поспостерігайте за поведінкою освітлення. Лампи часто блимають? Періодично світять тьмяно? Це вказує на постійні коливання. Якщо ж проблеми виникають рідко, але різко (світло «моргнуло» і щось вимкнулось) — це, скоріше, поодинокі стрибки. В ідеалі можна запросити електрика з мультиметром для точних вимірів.
2. Визначте, яку техніку потрібно захистити. Складіть список найважливіших приладів. Напроти кожного вкажіть його потужність у ватах (Вт), яку можна знайти на наліпці на корпусі приладу або в інструкції.
3. Розрахуйте сумарну потужність. Якщо ви плануєте захистити кілька приладів одним пристроєм, підсумуйте їхню потужність. До отриманого числа обов’язково додайте запас у 20-30%. Це необхідно, оскільки в момент запуску деякі прилади (особливо з двигунами) споживають значно більше енергії. Наприклад, якщо потужність холодильника 200 Вт, а телевізора 150 Вт, сумарно це 350 Вт. Із запасом вам потрібен пристрій потужністю не менше 450-500 Вт.
4. Визначте свій бюджет і пріоритети. Тепер, маючи всі дані, ви можете зробити вибір. Якщо бюджет обмежений, а головна мета — захистити всю квартиру від аварійних ситуацій, почніть із загального реле напруги в щиток. Якщо ж у пріоритеті довга і стабільна робота дорогого котла — купіть для нього окремий стабілізатор. А якщо ви працюєте з дому за ПК, інвестиція в ДБЖ окупиться першого ж разу, коли ви не втратите важливу роботу через відключення світла.

Поєднання пристроїв: чи є в цьому сенс?

Абсолютно! Іноді найкращий результат дає саме комбінований підхід. Це дозволяє створити багаторівневу систему захисту, де кожен елемент виконує свою роль.

Найпопулярніший варіант: встановити на вході в квартиру або будинок загальне реле напруги. Воно візьме на себе захист всієї проводки й техніки від фатальних стрибків, наприклад, обриву нуля. А для найбільш відповідальних споживачів, як-от комп’ютер або газовий котел, можна додатково встановити локальний ДБЖ. Таким чином, реле забезпечує глобальну безпеку, а ДБЖ — локальну стабільність і автономність.

Інший приклад: у будинку зі стабільно поганою напругою можна встановити потужний стабілізатор на весь дім. Це одразу покращить якість життя і роботу всіх приладів. А для котла опалення, щоб він працював під час блекаутів, можна докупити невеликий ДБЖ. Така схема є однією з найнадійніших.

Вибір захисного обладнання — це свідомий крок до збереження вашої техніки, нервів та грошей. Неважливо, на якому варіанті ви зупинитесь — реле, стабілізаторі чи ДБЖ. Головне — не ігнорувати проблему нестабільної напруги. Дбайте про свої прилади, і вони віддячать вам надійною роботою на довгі роки.
